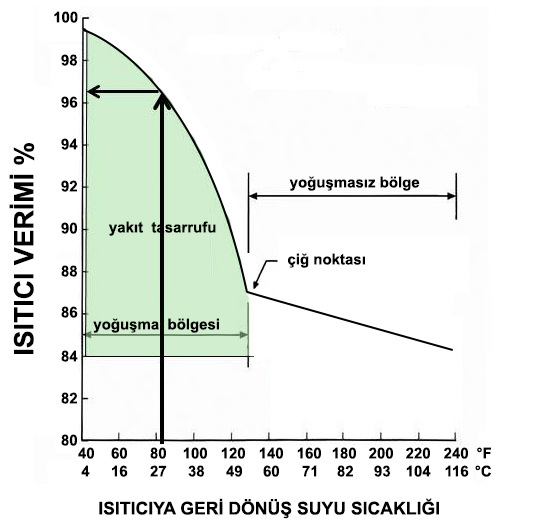

Bu diyagram, doğalgaz yakan yoğuşmalı kombi, kazan gibi ısıtıcılara ait olup gazın üst ısıl değeri esas alınarak hazırlanmıştır. Görüldüğü gibi, ısıtıcıya geri dönen su sıcaklığı 55°C nin üzerinde ise, yoğuşma başlamaz ve verim de düşüktür. Geri dönen suyun sıcaklığı düştükçe ısıtıcı verimi artmaktadır. Örneğin, 30°C olduğunda, %95 ve üzeri verim mümkündür.
Geliştirmiş olduğumuz patentli renk değiştiren radyatör etiketi, yoğuşmalı ısıtıcıların verimini yükseltmeye yardım eden görsel bir kontrol aracıdır. Radyatöre giren su sıcaklığı 50°C ve altında ise, etiketin rengi yeşil; üstünde ise koyu kırmızı olmakta ve böylece kullanıcıyı uyararak ısıtıcı ayarının düşürülmesi gerektiğini bildirmektedir.

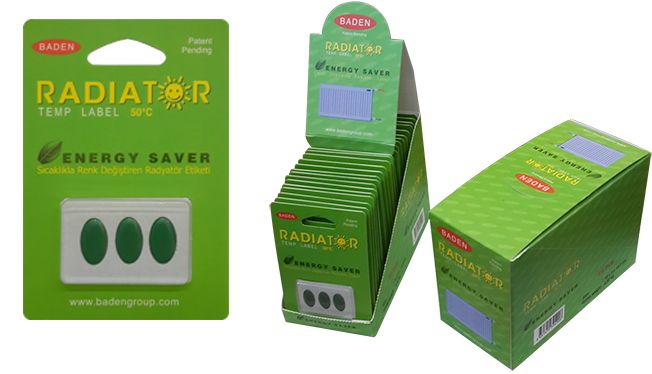

Etiketler üçerli olarak, şeffaf PET vakum ve blister ambalajlıdır. Bunların 25 adedi ise, karton kutu içindedir. Tek tek telde teşhir veya karton kutunun içinde teşhiri mümkündür.
Uygulama : kendinden yapışkanlı etiket, radyatöre sıcak suyun girdiği noktaya yakın, görünür ve düz bir yüzeye yapıştırılmalıdır. Yüzeyin kesinlikle yağsız, temiz ve kuru olması gerekir. Yapıştırmadan önce, yüzeyi nemli ve yumuşak bir bezle temizleyip mutlaka iyice kurulayınız.
